Οι αισθητήρες ροής αερίου υπερήχων, γνωστοί και ως μετρητές ροής αερίου υπερήχων, αντιπροσωπεύουν προηγμένη τεχνολογία μέτρησης για μέσα αερίου (συμπεριλαμβανομένου του φυσικού αερίου, του πεπιεσμένου αέρα και των αερίων διεργασίας). Αυτές οι μη επεμβατικές συσκευές χρησιμοποιούν υπερηχητικά κύματα για τη μέτρηση της ροής αερίου χωρίς φυσική επαφή με το ρευστό μέσο, παρέχοντας εξαιρετική ακρίβεια και αξιοπιστία σε διάφορες βιομηχανικές εφαρμογές. Αυτός ο οδηγός διερευνά τις αρχές λειτουργίας, τον δομικό σχεδιασμό και τις πρακτικές εφαρμογές των αισθητήρων ροής αερίων υπερήχων.
Αρχή λειτουργίας του αισθητήρα ροής αερίου υπερήχων:
Ο πυρήνας των υπερηχητικών αισθητήρων ροής αερίου είναι η χρήση ηχητικών κυμάτων για τη μέτρηση της ταχύτητας του αερίου. Η κύρια μέθοδος είναι η αρχή του χρόνου διέλευσης, όπου οι μετατροπείς υπερήχων (αισθητήρες) εκπέμπουν παλμούς που ταξιδεύουν μέσω του ρεύματος αερίου. Δύο μορφοτροπείς είναι τοποθετημένοι έτσι ώστε ο ένας στέλνει σήματα προς τα κάτω (με τη ροή) και ο άλλος στέλνει σήματα ανάντη (έναντι της ροής). Η χρονική διαφορά (Δt) μεταξύ αυτών των διαδρομών είναι ανάλογη με την ταχύτητα του αερίου (V), που υπολογίζεται χρησιμοποιώντας τον ακόλουθο τύπο:
όπου L είναι το μήκος διαδρομής και t0 ο μέσος χρόνος διέλευσης. Στη συνέχεια, ο ογκομετρικός ρυθμός ροής υπολογίζεται πολλαπλασιάζοντας με την-διατομή του σωλήνα. Μια άλλη παραλλαγή είναι ηΦαινόμενο Doppler, όπου τα κύματα αντανακλούν φυσαλίδες ή σωματίδια στο αέριο και η μετατόπιση συχνότητας υποδεικνύει την ταχύτητα-ιδανική για αέρια που περιέχουν ακαθαρσίες. Τα προηγμένα μοντέλα χρησιμοποιούν κύματα διάτμησης για άμεση μετάδοση ή κύματα Lamb, τα οποία προκαλούν τον συντονισμό του τοιχώματος του σωλήνα για να ενισχύσουν τα σήματα σε αέρια χαμηλής-πίεσης ή εξασθένησης. Διαμορφώσεις πολλαπλών-διαδρομών (όπως 4 ή 6 διαδρομές) μέσες μετρήσεις κατά μήκος του σωλήνα για τη διαχείριση τυρβωδών ή ασύμμετρων ροών, βελτιώνοντας την ακρίβεια. Αυτό το διάγραμμα απεικονίζει τορύθμιση χρόνου διέλευσης-, που δείχνει πόσο διαφέρουν τα σήματα ανάντη και κατάντη ανάλογα με τη ροή.
Πολυ-Δομή αισθητήρα ροής αερίου υπερήχων πολλαπλών καναλιών

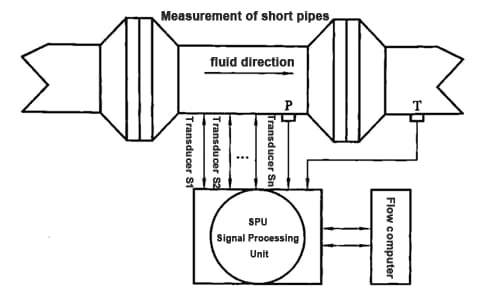

Η σύνθεση των μετρητών ροής υπερήχων αερίου πολλαπλών-καναλιών περιλαμβάνει κυρίως τέσσερα μέρη: κύριο σώμα μετρητή ροής υπερήχων, πομπό πίεσης, έξυπνο πομπό θερμοκρασίας και υπολογιστή ροής. Ο μετρητής ροής υπερήχων αποτελείται κυρίως από δύο βασικά εξαρτήματα: Το ένα είναι το τμήμα του σωλήνα μέτρησης εξοπλισμένο με πολλαπλά ζεύγη μετατροπέων υπερήχων (γνωστό και ως κύριο όργανο). Η άλλη είναι η μονάδα επεξεργασίας σήματος (SPU) με μέτρηση, ένδειξη στιγμιαίας ταχύτητας ροής και λειτουργίες επικοινωνίας, που συνήθως αναφέρονται ως δευτερεύον όργανο. Το παρακάτω διάγραμμα δείχνει το μπλοκ διάγραμμα ενός πολυ-υπερήχων
ροόμετρο.
Το δευτερεύον όργανο μπορεί να συνδεθεί απευθείας με τους αισθητήρες πίεσης και θερμοκρασίας αερίου στον αγωγό και μέσω εσωτερικής μετατροπής σήματος και υπολογισμού αντιστάθμισης, να ολοκληρώσει την επίδραση αντιστάθμισης της θερμοκρασίας και της πίεσης στον αγωγό στον ογκομετρικό ρυθμό ροής αερίου, ολοκληρώνοντας ανεξάρτητα τη μέτρηση του ογκομετρικού ρυθμού ροής χωρίς να βασίζεται στον υπολογιστή ροής. Επιπλέον, μέσω του έξυπνου πομπού θερμοκρασίας και του πομπού πίεσης, τα ψηφιακά σήματα θερμοκρασίας και πίεσης στον αγωγό μπορούν επίσης να μεταδοθούν στον υπολογιστή ροής για να αντισταθμίσουν τις τιμές στιγμιαίας ταχύτητας ροής και ογκομετρικής ροής που μετρώνται από το δευτερεύον όργανο.
Το τμήμα αισθητήρα του ροόμετρου υπερήχων αερίου πολλαπλών καναλιών αναφέρεται κυρίως στο τμήμα του αγωγού μέτρησης και η δομική ανάλυση του αισθητήρα ροής αναφέρεται κυρίως στη σύνδεση του αγωγού μέτρησης και στις θέσεις διανομής εγκατάστασης κάθε μορφοτροπέα υπερήχων. Ο αγωγός μέτρησης ροής σχεδιάζεται και κατασκευάζεται με ακραίες επιφάνειες φλάντζας, συνδεδεμένες στον ευθύγραμμο αγωγό μεταφοράς. Στο έγγραφο AGA No. 9 "Multi-Channel Ultrasonic Flow Meters for Measuring Natural Gas Flow" που διατυπώθηκε από την Αμερικανική Ένωση Αερίου το 1998, η ερευνητική εργασία έχει ήδη επισημάνει ότι η ασύμμετρη κατανομή ταχύτητας παραμένει από το σημείο εμφάνισης έως και 50D ή κατάντη με προφίλ 20D και ταχύτητα είναι η εσωτερική διάμετρος του αγωγού μέτρησης).
Επομένως, σε γενικές βιομηχανικές τοποθεσίες μέτρησης ροής αερίου, η θέση εγκατάστασης του ροόμετρου πρέπει να λαμβάνει υπόψη την επίδραση σύνθετων καταστάσεων ροής στη μέτρηση της ταχύτητας ροής. Σύμφωνα με το πρότυπο GB/T 18604-2023, προτείνονται οι ακόλουθες συστάσεις για τη θέση εγκατάστασης μετρητών ροής υπερήχων αερίου πολλαπλών- καναλιών: Το ελάχιστο ευθύγραμμο μήκος σωλήνα ανάντη είναι 10D και το ελάχιστο ευθύγραμμο μήκος σωλήνα κατάντη είναι 5D. Αυτή η σύσταση μπορεί να καθοριστεί μόνο όταν οι συνθήκες ανάντη είναι σχετικά ιδανικές (όπως η πολύ μικρή ένταση στροβιλισμού και η ελαφρώς ασύμμετρη κατανομή της ταχύτητας) και θα πρέπει να θεωρείται ως η ελάχιστη απαίτηση για την κάλυψη των αναγκών μέτρησης. Όπως φαίνεται στο παρακάτω σχήμα, οι μετρητές ροής υπερήχων αερίου πολλαπλών καναλιών πρέπει να λαμβάνουν υπόψη την αποτελεσματικότητα διάδοσης των υπερηχητικών κυμάτων, υιοθετώντας υπερηχητικούς μετατροπείς ενσωματωμένους και εγκατεστημένους στον αγωγό μέτρησης.

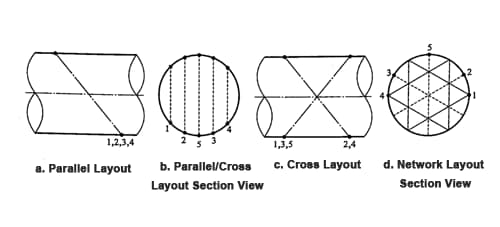

Το παρακάτω σχήμα δείχνει ένα σχηματικό διάγραμμα της διάταξης καναλιού για έναν αισθητήρα ροόμετρου υπερήχων πολλαπλών καναλιών, απεικονίζοντας τη δομή του αγωγού σε σχήμα δακτυλίου-που μετριέται από ένα διασταυρούμενο ροόμετρο αερίου τεσσάρων-καναλιών.
Τα 4 κανάλια είναι διατεταγμένα αντίστοιχα σε διαφορετικά στρώματα ροής και τα κανάλια διασταυρώνονται το ένα με το άλλο όταν βλέπονται στην κατεύθυνση y και είναι παράλληλα μεταξύ τους όταν παρατηρούνται στην κατεύθυνση z. Ο αγωγός μέτρησης αποτελείται από έναν σύνθετο αισθητήρα με 4 κανάλια που σχηματίζονται από ζεύγη μετατροπέων υπερήχων με συχνότητα λειτουργίας 200-250 kHz. Η διάμετρος του σωλήνα D=300 mm και η γωνία φ μεταξύ κάθε καναλιού και της αξονικής διεύθυνσης είναι 60 μοίρες .
Σενάρια εφαρμογής πολυ-Δομής αισθητήρα ροής αερίου υπερήχων πολλαπλών καναλιών
Οι αισθητήρες ροής αερίου με υπερήχους πολλαπλών καναλιών είναι ζωτικής σημασίας σε βιομηχανίες που απαιτούν ακριβή μέτρηση αερίου:
Βιομηχανία πετρελαίου και φυσικού αερίου: Μεταφορά φύλαξης, παρακολούθηση αγωγών, σταθμοί συμπίεσης και ανίχνευση διαρροών σε συστήματα φυσικού αερίου.
Χημικά και πετροχημικά: Μέτρηση αερίων διεργασίας σε σκληρά περιβάλλοντα.
Παραγωγή και Κατασκευή Ενέργειας: Παρακολούθηση εκπομπών, έλεγχος αποθεμάτων και βελτιστοποίηση απόδοσης.
HVAC και Utilities: Ροή πεπιεσμένου αέρα και βιοαερίου σε κτίρια ή επεξεργασία λυμάτων.
FAQ
Ε: Πόσο συχνά χρειάζονται βαθμονόμηση οι αισθητήρες ροής αερίου υπερήχων;
Α: Οι αισθητήρες ροής αερίου υπερήχων απαιτούν αρχική βαθμονόμηση κατά τη θέση σε λειτουργία, με επαναβαθμονόμηση που συνήθως συνιστάται κάθε 2-5 χρόνια ανάλογα με την κρισιμότητα της εφαρμογής. Για εφαρμογές μεταφοράς φύλαξης, η AGA-9 συνιστά βαθμονόμηση σε επτά ρυθμούς ροής: 100%, 75%, 50%, 25%, 10%, 5% και 2,5% της μέγιστης ροής, με κάθε σημείο δοκιμής να υπολογίζεται κατά μέσο όρο σε 90-300 δευτερόλεπτα. Οι παραλλαγές κατασκευής και οι διαφορές εγκατάστασης σωληνώσεων μπορεί να επηρεάσουν την ακρίβεια, καθιστώντας τη βαθμονόμηση απαραίτητη για τη βέλτιστη απόδοση. Σε αντίθεση με τους μηχανικούς μετρητές που μετατοπίζονται σημαντικά, οι μετρητές υπερήχων διατηρούν σταθερή ακρίβεια με την πάροδο του χρόνου, επειδή δεν έχουν κινούμενα μέρη, επιτρέποντας λιγότερο συχνά διαστήματα επαναβαθμονόμησης.
Ε: Ποιο είναι το αρχικό κόστος έναντι του μακροπρόθεσμου{0}}συνολικού κόστους ιδιοκτησίας;
Α: Ενώ η αρχική επένδυση σε μετρητές ροής υπερήχων μπορεί να υπερβαίνει τους παραδοσιακούς μετρητές, το συνολικό κόστος ιδιοκτησίας συχνά αποδεικνύεται χαμηλότερο λόγω της μειωμένης συντήρησης, του ελάχιστου χρόνου διακοπής λειτουργίας και της εκτεταμένης διάρκειας ζωής. Ένας μόνο μετρητής αερίου υπερήχων μπορεί να αντικαταστήσει δύο παράλληλους μετρητές στροβίλου (μικρές και κύριες ράγες φορτίου), μειώνοντας το κόστος υποδομής. Οι μετρητές υπερήχων έχουν ακριβό αρχικό κόστος, αλλά χαμηλότερο κόστος εγκατάστασης από ορισμένες εναλλακτικές λύσεις, με ελάχιστη συντήρηση λόγω έλλειψης κινούμενων εξαρτημάτων. Η βελτιστοποιημένη ανίχνευση σήματος εξαλείφει την ακριβή υποδομή εξασθένησης του θορύβου και το μειωμένο κόστος συντήρησης και επισκευής στα σημεία μέτρησης αντισταθμίζει την υψηλότερη αρχική επένδυση. Για εφαρμογές μεγάλης-διαμέτρου, οι εκδόσεις με σφιγκτήρα- παρέχουν σημαντική εξοικονόμηση κόστους εγκατάστασης.
Ε: Ποια συντήρηση ρουτίνας απαιτείται και πόσο συχνά;
Α: Οι αισθητήρες ροής αερίου υπερήχων έχουν σχεδιαστεί για λειτουργία χαμηλής-συντήρησης, με τυπική συντήρηση, συμπεριλαμβανομένου του καθαρισμού της όψης του καθετήρα σε διαστήματα 1-6 μηνών ανάλογα με τις συνθήκες της τοποθεσίας, τον έλεγχο του συστήματος εξαέρωσης και των φίλτρων αέρα και περιστασιακή επαναβαθμονόμηση εάν απαιτείται. Σε περιβάλλοντα με σκόνη, όπως εφαρμογές καυσαερίων, τα αυτοματοποιημένα συστήματα εξαέρωσης που χρησιμοποιούν καθαρό αέρα οργάνων 0,1-0,6 MPa στα 3-6 λίτρα/λεπτό διατηρούν καθαρές τις όψεις του αισθητήρα και αποτρέπουν τη μετατόπιση της μέτρησης. Οι αισθητήρες μπορούν να αντικατασταθούν επί τόπου και υπό πίεση χρησιμοποιώντας τη διαμόρφωση plug-and-play και η λειτουργία του μετρητή δεν επηρεάζεται άμεσα από ακαθαρσίες στα τοιχώματα των σωλήνων.
Ε: Ποια είναι τα όρια θερμοκρασίας και πίεσης λειτουργίας για αισθητήρες ροής αερίου υπερήχων;
Α: Οι ηχοβολείς έχουν αναπτυχθεί για να αντέχουν σε θερμοκρασίες από -260 βαθμούς F για μέτρηση LNG έως 500 βαθμούς F για εφαρμογές σταθμών παραγωγής ενέργειας. Οι σύγχρονοι αισθητήρες συνήθως χειρίζονται -40 μοίρες έως +170 μοίρες (-40 βαθμοί F έως +338 βαθμοί F) για τυπικές εφαρμογές, με εξειδικευμένες εκδόσεις υψηλής θερμοκρασίας ικανές από 150 βαθμούς έως 550 μοίρες (+302 βαθμοί F έως +1022 βαθμοί F). Το εύρος πίεσης εκτείνεται από 1 bar έως 300 bar (14,5 έως 4350 psi), με αισθητήρες που λειτουργούν σε τυπικές συχνότητες 120 ή 200 kHz. Για εφαρμογές χαμηλής πίεσης, η μετάδοση του ήχου απαιτεί ελάχιστη πυκνότητα αερίου και η τεχνολογία κυμάτων Lamb επιτρέπει τη μέτρηση σε σχεδόν ατμοσφαιρική πίεση.
