Ένας φορητός μετρητής ροής υπερήχων είναι μια συσκευή μέτρησης ροής που έχει σχεδιαστεί με βάση τα χαρακτηριστικά διάδοσης των υπερηχητικών κυμάτων. Μπορεί να μετρήσει τον ρυθμό ροής και τη θερμότητα διαφόρων μεμονωμένων, ομοιογενών υγρών που μπορούν να μεταφέρουν υπερηχητικά κύματα. Χρησιμοποιώντας μια μέθοδο μέτρησης χωρίς-επαφή, δεν απαιτεί διείσδυση στον σωλήνα και μπορεί να ολοκληρώσει τη μέτρηση χωρίς να επηρεάσει τη ροή του υγρού. Χρησιμοποιείται ευρέως για τη μέτρηση υγρών όπως το νερό, το θαλασσινό νερό, τα βιομηχανικά λύματα, τα οξέα, τα αλκάλια και τα έλαια, και παίζει σημαντικό ρόλο στη μέτρηση της κατανάλωσης ενέργειας σε βιομηχανίες όπως η ψύξη, η θέρμανση, οι εναλλάκτες θερμότητας και οι λέβητες.

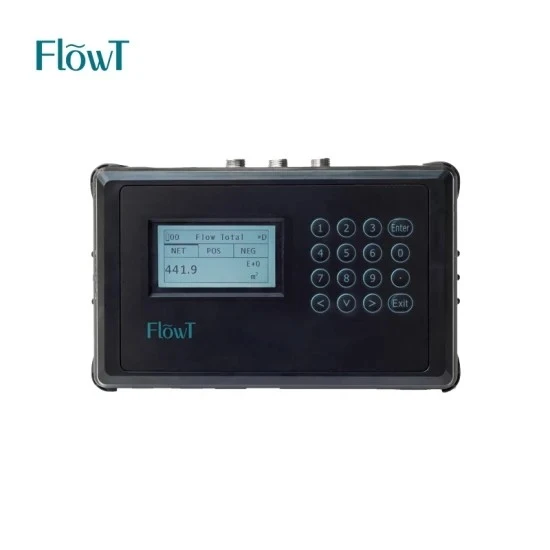

Η συσκευή αποτελείται κυρίως από μια κύρια μονάδα, αισθητήρες, έναν αισθητήρα θερμοκρασίας και διάφορα αξεσουάρ. Η κύρια μονάδα, ως μονάδα ελέγχου πυρήνα, είναι εξοπλισμένη με οθόνη LCD και πληκτρολόγιο λειτουργίας, που επιτρέπει τη ρύθμιση παραμέτρων, την εμφάνιση δεδομένων και την επεξεργασία. Μπορεί να εξοπλιστεί με δύο ζεύγη αισθητήρων, που επιλέγονται σύμφωνα με τη διάμετρο του σωλήνα και τις απαιτήσεις θερμοκρασίας. Για παράδειγμα, οι μικροί αισθητήρες είναι κατάλληλοι για σωλήνες με διαμέτρους από DN15 έως 40 mm, ενώ οι αισθητήρες υψηλής- θερμοκρασίας μπορούν να αντέξουν θερμοκρασίες από -40 βαθμούς έως 180 βαθμούς . Ο αισθητήρας θερμοκρασίας χρησιμοποιείται για τη συλλογή της θερμοκρασίας του υγρού κατά τη μέτρηση ενέργειας, η οποία, σε συνδυασμό με τα δεδομένα ροής, ολοκληρώνει τον υπολογισμό της θερμότητας. Τα κύρια χαρακτηριστικά του εξοπλισμού περιλαμβάνουν: υψηλή ακρίβεια μέτρησης, με σφάλμα μέτρησης ροής που δεν υπερβαίνει το ±1% και σφάλμα μέτρησης θερμότητας που δεν υπερβαίνει το ±2%. ευρύ φάσμα μέτρησης, που καλύπτει σωλήνες με διάμετρο από 15 mm έως 1200 mm. συμβατότητα με διάφορα υλικά σωλήνων, όπως χάλυβας, ανοξείδωτος χάλυβας, χυτοσίδηρος, PVC, χαλκός και αλουμίνιο. υποστήριξη για οθόνη κινεζικής και αγγλικής γλώσσας. και ολοκληρωμένες δυνατότητες αποθήκευσης και μετάδοσης δεδομένων, επιτρέποντας την εγγραφή δεδομένων μέσω κάρτας SD και την επικοινωνία δικτύου μέσω διασύνδεσης RS485. Η αρχή μέτρησής του βασίζεται στα χαρακτηριστικά διάδοσης των υπερήχων σε υγρά. Όταν μια δέσμη υπερήχων διαδίδεται σε ένα υγρό, η ροή του υγρού προκαλεί μια μικρή αλλαγή στο χρόνο διάδοσης και αυτή η αλλαγή είναι ανάλογη με την ταχύτητα ροής του υγρού. Σε μηδενική ροή, οι αισθητήρες ανάντη και κατάντη εκπέμπουν και λαμβάνουν ηχητικά κύματα ταυτόχρονα. όταν το υγρό ρέει, ο χρόνος διάδοσης του ηχητικού κύματος στην κατεύθυνση αντίθετου ρεύματος είναι μεγαλύτερος από εκείνον στην κατάντη κατεύθυνση. Υπολογίζοντας τη διαφορά χρόνου μεταξύ των δύο και συνδυάζοντάς την με τις παραμέτρους του σωλήνα, μπορεί να εξαχθεί η ταχύτητα και ο ρυθμός ροής του ρευστού.
Κατά τη λειτουργία, πρέπει να πληρούνται οι ακόλουθες προϋποθέσεις: Ο αγωγός πρέπει να είναι γεμάτος με υγρό. δώστε προτεραιότητα σε αγωγούς με κατακόρυφα προς τα πάνω ή λοξά ανοδική ροή και αποφύγετε την εγκατάσταση σε αγωγούς στο υψηλότερο σημείο του συστήματος σωληνώσεων ή σε αγωγούς με κατακόρυφη ροή προς τα κάτω. εξασφαλίστε σταθερή ροή υγρού και κρατήστε μακριά από τις εξόδους της αντλίας, τις μερικώς ανοιχτές βαλβίδες και άλλες τοποθεσίες επιρρεπείς σε αναταράξεις. Εάν αυτό δεν μπορεί να αποφευχθεί, βεβαιωθείτε ότι το ανάντη ευθύγραμμο τμήμα του σωλήνα είναι τουλάχιστον 10D (D είναι η εξωτερική διάμετρος του σωλήνα) και το κατάντη είναι τουλάχιστον 5D. Αποφύγετε όσο το δυνατόν περισσότερο την απολέπιση στο εσωτερικό τοίχωμα του αγωγού. Εάν υπάρχει κλιμάκωση, καθαρίστε το ή χρησιμοποιήστε τη μέθοδο Z- για μέτρηση. η θερμοκρασία του υγρού πρέπει να βρίσκεται εντός του εύρους ανοχής του αισθητήρα και μακριά από πηγές παρεμβολών, όπως μετατροπείς συχνότητας και γραμμές υψηλής{4} τάσης. Πριν από τη μέτρηση, οι παράμετροι του αγωγού πρέπει να εισαχθούν στον κεντρικό υπολογιστή, συμπεριλαμβανομένης της εξωτερικής διαμέτρου σωλήνα, του πάχους του τοιχώματος, του υλικού, της επένδυσης (εάν υπάρχει), του τύπου ρευστού, του τύπου αισθητήρα και της μεθόδου εγκατάστασης. Μετά την εισαγωγή παραμέτρων, ο κεντρικός υπολογιστής θα υπολογίσει την απόσταση εγκατάστασης του αισθητήρα και ο χειριστής πρέπει να εγκαταστήσει τον αισθητήρα σύμφωνα με αυτήν την απόσταση.
